मामला: डाई-कास्टिंग वर्कशॉप में सुरक्षा सुरक्षा उन्नयन
पृष्ठभूमि
मोल्ड डिबगिंग या भागों को हटाने के लिए उच्च दबाव वाले डाई-कास्टिंग मशीनों के लिए ऑपरेटरों के लगातार दृष्टिकोण के कारण, एक डाई-कास्टिंग वर्कशॉप यांत्रिक पिंचिंग और पिघले हुए धातु स्प्लैशिंग जैसे जोखिमों के अधीन है {{3}… वर्कशॉप ने एक सेफ्टी कारपेट सिस्टम . पेश किया
समाधान
डाई-कास्टिंग वर्कशॉप में सुरक्षा सुरक्षा उन्नयन
परिधि नियंत्रण
अनुकूलित आयामों (1200 × 1800 मिमी) के साथ एक सुरक्षा कालीन 1 . के भीतर डाई-कास्टिंग मशीन के चारों ओर 5 मीटर के भीतर रखी गई है, जो एक भौतिक अलगाव क्षेत्र . बनाने के लिए है। कालीन भारी-शुल्क एनबीआर केला सामग्री से बना है, जो कि 500kg के एक गतिशील भार के साथ है, जो कि 800kg के एक स्टेटिक वेट के साथ है।
लिंकेज नियंत्रण
सुरक्षा कालीन वास्तविक समय में डाई-कास्टिंग मशीन कंट्रोलर से जुड़ा हुआ है . जब कोई व्यक्ति गलती से कालीन पर कदम रखता है, तो कारपेट तुरंत सुरक्षा रिले के लिए एक स्टॉप सिग्नल को आउटपुट करता है, जो 0 . 5 सेकंड के भीतर उपकरणों की बिजली की आपूर्ति को काट देता है, मोल्ड के समापन, चोट और अन्य कार्यों से बचने के लिए मजबूर करता है।
सुरक्षा वृद्धि
विस्थापन को रोकने के लिए कालीन के किनारे पर एल्यूमीनियम मिश्र धातु स्ट्रिप्स स्थापित किए जाते हैं; वर्कशॉप सेफ्टी डोर लिमिट स्विच के साथ संयुक्त, डबल इंश्योरेंस प्रोटेक्शन . प्राप्त किया जाता है
प्रभाव
दुर्घटना दर 95%से कम हो गई: प्रभावी रूप से कर्मियों को गलती से उच्च जोखिम वाले क्षेत्रों में प्रवेश करने से रोकना;
उत्पादन दक्षता में सुधार: आपातकालीन स्टॉप के कारण होने वाले उपकरणों की क्षति को कम करना, और रखरखाव की लागत 30%तक कम हो गई;
सुरक्षा मानकों का अनुपालन करें: पारित आईएसओ 13856-1 दबाव-संवेदनशील सुरक्षा उपकरण प्रमाणन .
केस बेसिस:
तकनीकी सिद्धांत: दबाव-संवेदनशील ट्रिगर तंत्र;
आवेदन परिदृश्य: मर-कास्टिंग मशीनों की परिधि संरक्षण;
प्रभाव सत्यापन: डाउनटाइम . के जोखिम को कम करें

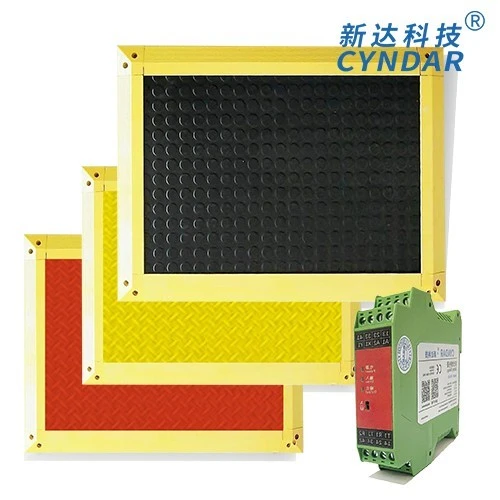

सुरक्षा चटाई पैरामीटर
सभी मापदंडों को देखने के लिए उत्पाद ब्रोशर डाउनलोड करें
सुरक्षा कालीन सुरक्षा प्रणाली यह पता लगा सकती है कि क्या समय की एक निश्चित अवधि के भीतर बिछाने वाले क्षेत्र में लोग हैं, और क्षेत्र में व्यक्तियों को संभावित व्यक्तिगत चोट और मशीन के आंदोलन के कारण होने वाले खतरे से रोकते हैं . खतरनाक क्षेत्रों में काम करने वाले कर्मियों के लिए आवश्यक सुरक्षा सुरक्षा प्रदान करते हैं।
PSM 4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
नमूना |
चौड़ाई | लंबाई | स्प्लिस की संख्या |
आकार का विवरण |
रंग/सामग्री विन्यास |
अवरोधक विन्यास |
केबल लंबाई |
नियंत्रक |
|
PSM4 (डिफ़ॉल्ट) |
L2: सुरक्षा पैड की चौड़ाई |
L1: सुरक्षा पैड की लंबाई | L1: लिखना नहीं |
A: बाहरी फ्रेम को स्थापित करने के बाद |
बी: काली रबर की सतह (डिफ़ॉल्ट) |
K: 4- कोर केबल (डिफ़ॉल्ट) |
3M: मानक कॉन्फ़िगरेशन . नहीं लिखना (डिफ़ॉल्ट) |
SRC: सुरक्षा रिले |
|
PSM6 |
2: स्प्लिस 2 टुकड़े |
एफ: नेट कालीन आकार, अतिरिक्त फ्रेम की आवश्यकता है |
वाई: पीला पीवीसी (पैटर्न) |
KF: 2 कोर के 2 सेट |
6 मी: 6 मीटर केबल |
|||
| PSM11 |
3: स्प्लिस 3 टुकड़े |
P: शुद्ध कालीन आकार, बाहरी फ्रेम के बिना |
एच: लाल पीवीसी (पैटर्न) |
आर: टर्मिनल रेसिस्टर के साथ (8.2k) |
8 मी: 8 मीटर केबल |
|||
| 4: स्प्लिस 4 टुकड़े |
S: अनुकूलित प्रकार |
सुरक्षा पैड पैरामीटर
|
सुरक्षा चटाई |
||||||
|
पता लगाने की सीमा के अनुकूल |
यह सामान्य कामकाजी परिस्थितियों में निरीक्षण कर्मियों के लिए उपयुक्त है और वाहन को कुचलने और भारी वस्तु प्रभाव का सामना नहीं कर सकता है . |
|||||
|
अनुशंसित उपयोग के अवसरों |
कार्मिक संचालन क्षेत्रों में सुरक्षा सुरक्षा के लिए उपयुक्त; PSM 4 - नियमित मॉडल, हार्ड बोर्ड अधिक पहनने-प्रतिरोधी और टिकाऊ है, और 400 मिमी से बड़ा एक पक्ष के लिए उपयुक्त है (डिफ़ॉल्ट निर्देशों के बिना PSM4 है); PSM 6 - सॉफ्ट पैड, अधिक उत्तरदायी, गैर-बेंडेबल, छोटे आकारों के लिए उपयुक्त; PSM 11 - संकीर्ण स्थानों के लिए नरम गद्देदार, पतले, गैर-बेंडेबल, ऊंचाई प्रतिबंधित; |
|||||
|
लागू उद्योग |
पेपर उद्योग, इलेक्ट्रॉनिक्स उद्योग, ऑटोमोबाइल वेल्डिंग उत्पादन लाइनें, उत्पादन लाइनें, सामान्य औद्योगिक अनुप्रयोग और स्वचालित पैलेटाइज़र और अन्य प्रकाश और भारी औद्योगिक अनुप्रयोग |
|||||
|
शुद्ध चटाई |
अनुकूलित चौड़ाई सीमा: 200 मिमी -1000 मिमी अनुकूलित लंबाई सीमा: 200 मिमी -2000 मिमी |
सतह सामग्री-psm4 |
PSM 4- रबर (एंटी-स्किड के लिए काले कण) या पीवीसी (एंटी-स्किड के लिए लाल और पीले पैटर्न); |
|||
|
धार सीलिंग फॉर्म |
पीला एल्यूमीनियम धार सील |
भूतल सामग्री-PSM6, PSM11 |
सख्त |
|||
|
अधिकतम स्वीकार्य भार (8 घंटे) |
400n/cm2 से कम या बराबर |
मैकेनिकल लाइफ PSM4 |
＞1,000,000 |
|||
|
अधिकतम आर्द्रता (23 डिग्री) |
95% (संक्षेपण) |
मैकेनिकल लाइफ PSM6 |
＞800,000 |
|||
|
परिवेश का तापमान (उपयोग पर्यावरण) |
-5 डिग्री से 55 डिग्री (कोई आइसिंग या संक्षेपण) |
मैकेनिकल लाइफ PSM11 |
＞700,000 |
|||
|
परिवेश का तापमान (भंडारण वातावरण) |
-10 डिग्री से 60 डिग्री |
केबल |
{{०}} कोर*०.३२ the शिल्डेड केबल, ३ मीटर स्टैंडर्ड (कस्टमाइज़ और लंबा किया जा सकता है) |
|||
|
ट्रिगर बल |
PSM 4- वयस्क 30kg |
PSM6/11- वयस्क 20kg |
उत्पादन का प्रकार |
2NO (निष्क्रिय सामान्य रूप से खुला) |
||
|
सुरक्षा स्तर |
IP65 |
श्रृंखला कनेक्शन |
5/6 ब्लॉक से कम के श्रृंखला कनेक्शन की अनुमति है (या 4-5 वर्ग मीटर से अधिक नहीं) |
|||
|
मोटाई |
PSM 4-14 मिमी |
PSM 6-15 मिमी |
PSM 11-11 मिमी |
नियंत्रक अधिकतम वोल्टेज |
DC24V (0 v नियंत्रण का उपयोग करके) |
|
|
प्रतिक्रिया समय |
＜ 30ms |
वर्तमान \\ वोल्टेज स्विच करना |
अधिकतम .100 ma \\ 5v |
|||
|
वज़न |
लगभग 20 किग्रा/मीटर |
एकल ब्लॉक क्षेत्र की अनुमति दी |
1.5m² |
|||
|
के अनुरूप मानक आवेदन |
सुरक्षा चटाई और SRC106 सुरक्षा रिले से बना गैर-विच्छेदित सुरक्षा सुरक्षा प्रणाली निम्नलिखित मानकों को पूरा करती है . en 1760-1 iso 13856-2 en62061 en62061 en iso 13849-1 en {{{}} {{} { |
|||||
